熱繼電器的作用-熱繼電器的工作原理

2015-12-21 10:26:40  來源:360常識網   熱度:
導語:當電動機正常工作時,通過熱元件的電流即為電動機的額定電流,熱元件發熱,雙金屬片受熱后彎曲,使推桿剛好與人字形撥桿接觸,而又不能推動人字形撥桿。

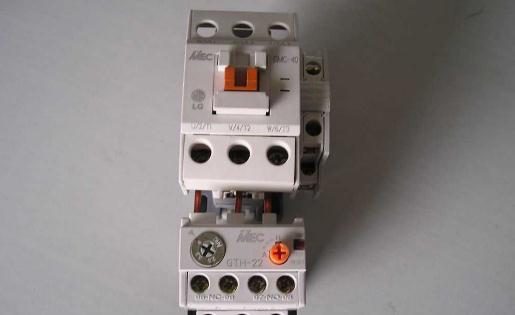

熱繼電器的作用-熱繼電器的工作原理

熱繼電器的作用-熱繼電器的工作原理

熱繼電器的簡介

熱繼電器的工作原理很簡單:是由流入熱元件的電流產生熱量,使有不同膨脹系數的雙金屬片發生形變,當形變達到一定距離時,就推動連桿動作,使控制電路斷開,從而使接觸器失電,主電路斷開,實現電動機的過載保護。繼電器作為電動機的過載保護元件,以其體積小,結構簡單、成本低等優點在生產中得到了廣泛應用。

熱繼電器的斷相保護功能是由內、外推桿組成的差動放大機構提供的。當電動機正常工作時,通過熱繼電器熱元件的電流正常,內外兩推桿均向前移至適當位置。

當出現電源一相斷線而造成缺相時,該相電流為零,該相的雙金屬片冷卻復位,使內推桿向右移動,另兩相的雙金屬片因電流增大而彎曲程度增大,使外推桿更向左移動,由于差動放大作用,在出現斷相故障后很短的時間內就推動常閉觸頭使其斷開,使交流接觸器釋放,電動機斷電停車而得到保護。

熱繼電器的作用

熱繼電器是由發熱元件、雙金屬片、觸點及一套傳動和調整機構組成。發熱元件是一段阻值不大的電阻絲,串接在被保護電動機的主電路中,雙金屬片由兩種不同熱膨脹系數的金屬片輾壓而成。

當電動機過載時,通過發熱元件的電流超過整定電流,雙金屬片受熱向上彎曲脫離扣板,使常閉觸點斷開。由于常閉觸點是接在電動機的控制電路中的,它的斷開會使得與其相接的接觸器線圈斷電,從而接觸器主觸點斷開,電動機的主電路斷電,實現了過載保護。

主要用來對異步電動機進行過載保護,他的工作原理是過載電流通過熱元件后,使雙金屬片加熱彎曲去推動動作機構來帶動觸點動作,從而將電動機控制電路斷開實現電動機斷電停車,起到過載保護的作用。鑒于雙金屬片受熱彎曲過程中,熱量的傳遞需要較長的時間,因此,熱繼電器不能用作短路保護,而只能用作過載保護熱繼電器的過載保護。

熱繼電器的工作原理

熱繼電器,顧名思義,是用于電動機或其它電氣設備、電氣線路的過載保護的保護電器。

電動機在實際運行中,如拖動生產機械進行工作過程中,若機械出現不正常的情況或電路異常使電動機遇到過載,則電動機轉速下降、繞組中的電流將增大,使電動機的繞組溫度升高。若過載電流不大且過載的時間較短,電動機繞組不超過允許溫升,這種過載是允許的。

但若過載時間長,過載電流大,電動機繞組的溫升就會超過允許值,使電動機繞組老化,縮短電動機的使用壽命,嚴重時甚至會使電動機繞組燒毀。所以,這種過載是電動機不能承受的。熱繼電器就是利用電流的熱效應原理,在出現電動機不能承受的過載時切斷電動機電路,為電動機提供過載保護的保護電器。

當電動機正常工作時,通過熱元件的電流即為電動機的額定電流,熱元件發熱,雙金屬片受熱后彎曲,使推桿剛好與人字形撥桿接觸,而又不能推動人字形撥桿。常閉觸頭處于閉合狀態,交流接觸器保持吸合,電動機正常運行。
