斷路器的工作原理-斷路器的選擇

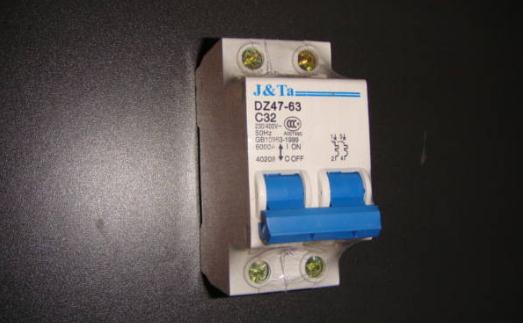

斷路器的簡介

斷路器，指的是能關合、承載和開斷正常回路條件下的電流并能關合、在規定的時間內承載和開斷異常回路條件下的電流的開關裝置。

世界上最早的斷路器產生于1885年，它是一種刀開頭和過電流脫扣器的組合。1905年，具有自由脫扣裝置的空氣斷路器誕生。1930年以來，隨著科技的進步，電弧原理的發現和各種滅弧裝置的發明，逐漸形成了機構。50年代末，由于電子元件的興起，又產生了電子脫扣器，到了今天，由于單片機的普及又有了智能型斷路器的問世。

斷路器可用來分配電能，不頻繁地啟動異步電動機，對電源線路及電動機等實行保護，當它們發生嚴重的過載或者短路及欠壓等故障時能自動切斷電路，其功能相當于熔斷器式開關與過欠熱繼電器等的組合。而且在分斷故障電流后一般不需要變更零部件。目前，已獲得了廣泛的應用。斷路器按其使用范圍分為高壓斷路器，和低壓斷路器，高低壓界線劃分比較模糊，一般將3kV以上的稱為高壓電器。

斷路器的選擇

斷路器作為配電保護開關，如何根據用電設備容量來選擇恰當容量（額定電流規格）的斷路器以及相應導線（電纜）截面很重要。首先我們根據電路常識來選購：

1、居民用電電壓為220V（伏特）；工業用電電壓為380V（伏特）；

2、安全電壓是在36V以下；安全電流是在30mA以下；

3、照明線路由火線、零線組成；插座線路由火線、零線、地線組成；

4、走明線使用護套線或塑銅線配合線槽使用；

5、走暗線（隱蔽工程）必須使用塑銅線，因為塑銅線為單層外皮，散熱好。國家規定禁止使用護套線（雙層外皮），在穿管時散熱慢，容易起火；

6、強弱電走線需不同槽，一般要求間距在50cm以上，同槽強弱電會產生感應電流，影響弱電信號。電視線和電話網線最好也不要同槽，電流不一樣，容易干擾；

7、電路和水路盡量少交叉，若交叉的話垂直方向需保持一定距離。

8、電路最好離煤氣管道1米以上；

斷路器的工作原理

斷路器又名自動開關，它是一種既有手動開關作用，又能自動進行失壓、欠壓、過載、和短路保護的電器。是我們必不可少的電器之一。

它可用來分配電能，不頻繁地啟動異步電動機，對電源線路及電動機等實行保護，當它們發生嚴重的過載或者短路及欠壓等故障時能自動切斷電路。自動空氣開關由操作機構、觸點、保護裝置（各種脫扣器）、滅弧系統等組成。

組成包括:主觸點，自由脫扣機構，過電流脫扣器，分勵扣器脫，熱脫扣器，欠電壓脫扣器，停止按鈕。自動空氣開關的主觸點是靠手動操作或電動合閘的。主觸點閉合后，自由脫扣機構將主觸點鎖在合閘位置上。

過電流脫扣器的線圈和熱脫扣器的熱元件與主電路串聯，欠電壓脫扣器的線圈和電源并聯。當電路發生短路或嚴重過載時，過電流脫扣器的銜鐵吸合，使自由脫扣機構動作，主觸點斷開主電路。

當電路過載時，熱脫扣器的熱元件發熱使雙金屬片上彎曲，推動自由脫扣機構動作。當電路欠電壓時，欠電壓脫扣器的銜鐵釋放。也使自由脫扣機構動作。分勵脫扣器則作為遠距離控制用，在正常工作時，其線圈是斷電的，在需要距離控制時，按下起動按鈕，使線圈通電，銜鐵帶動自由脫扣機構動作，使主觸點斷開。
